Трансляционный усилитель мощности класса «D» РТС-2000 УМ предназначен для усиления и трансляции сигналов проводного вещания, речевых сигналов оповещения и обеспечивает:
- усиление звуковых и специальных сигналов, поступающих от блока РТС 2000 ОК;
- передачу усиленных звуковых и специальных сигналов на уличные, внутренние и этажные громкоговорители, на радиоточки;
- передачу сигнала подтверждения об исправности блока.
Особенности:
- коэффициент нелинейных искажений не более 1%;
- номинальное входное напряжение и сопротивление линейного входа 0,775В / 66 кОм;
- низкое энергопотребление во всех режимах;
- защита от короткого замыкания;
- защита от перегрузки;
- защита от перегрева.

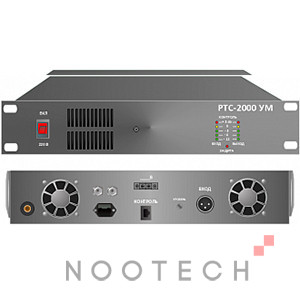

Конструктивно РТС-2000 УМ-1000 выполнен в рэковом 19-дюймовом корпусе 2U. Напряжение питания 220В.
Паспорт РТС 2000 1000УМ
Основные технические характеристики
|
№
| Наименование | Ед. изм. | Значение |
|---|
|
1
|
Номинальный диапазон воспроизводимых частот,
|
кГц
|
0,5-10,0
|
|
2
|
Количество линейных входов
|
шт
|
1
|
|
3
|
Номинальное напряжение на входе блока:
|
В
|
0,775
|
|
4
|
Номинальное напряжение на выходе
|
В
|
одно напряжение по выбору заказчика: 100; 120; 240
|
|
5
|
Максимальная выходная мощность, не менее
|
Вт
|
1000
|
|
6
|
Сопротивление нагрузки на выходе, не менее
|
Ом
|
10; 14,4; 57,6
|
|
7
|
Диапазон компрессирования лимитером от порогового значения, не менее
|
дБ
|
20
|
|
8
|
Модуль полного сопротивления, не менее
|
кОм
|
10
|
|
9
|
Среднеквадратичный коэффициент гармоник, не более,
|
%
|
0,5
|
|
10
|
Отношение сигнал/помеха на выходе, не менее,
|
дБ
|
75
|
|
11
|
Максимальная потребляемая мощность, не более, Вт
|
Вт
|
1400
|
|
12
|
Габариты, мм
|
мм
|
483х377х88
|
|
13
|
Масса, не более, кг
|
кг
|
18,5
|
|
