Трансляционный усилитель мощности класса «D» РТС-2000 УМ предназначен для усиления и трансляции сигналов проводного вещания, речевых сигналов оповещения и обеспечивает:
- усиление звуковых и специальных сигналов, поступающих от блока РТС 2000 ОК;
- передачу усиленных звуковых и специальных сигналов на уличные, внутренние и этажные громкоговорители, на радиоточки;
- передачу сигнала подтверждения об исправности блока.
Особенности:
- коэффициент нелинейных искажений не более 1%;
- номинальное входное напряжение и сопротивление линейного входа 0,775В / 66 кОм;
- низкое энергопотребление во всех режимах;
- защита от короткого замыкания;
- защита от перегрузки;
- защита от перегрева.

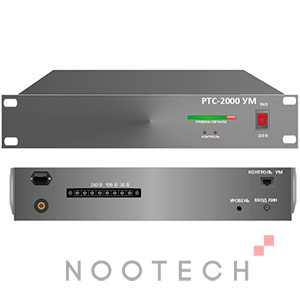

Конструктивно РТС-2000 УМ100 выполнен в рэковом 19-дюймовом корпусе 2U. Напряжение питания 220В.
МАТЕРИАЛЫ ДЛЯ ЗАГРУЗКИ
Паспорт РТС 2000 УМ 50-600 Вт
Органы управления
Схема соединения РТС 2000 УМ 50-600 Вт
Основные технические характеристики
|
№
| Наименование | Значение |
|---|
| 1
|
Максимальная выходная мощность, не менее, Вт
|
100
|
| 2
|
Номинальный диапазон воспроизводимых частот, кГц
|
0,25-10,0
|
| 3
|
Количество линейных входов, шт
|
1
|
| 4
|
Номинальное напряжение на входе блока, В
|
0,775
|
| 5
|
Номинальные напряжения на выходе, В
|
30; 100; 240
|
| 6
|
Сопротивление нагрузки на выходе, не менее, Ом
|
9, 100, 576
|
| 7
|
Диапазон компрессирования лимитером от порогового значения, не менее, дБ
|
20
|
| 8
|
Модуль полного сопротивления, не менее, кОм
|
10
|
| 9
|
Среднеквадратичный коэффициент гармоник, не более, %
|
0,5
|
| 10
|
Отношение сигнал/помеха на выходе, не менее, дБ
|
75
|
| 11
|
Максимальная потребляемая мощность, не более, Вт
|
140
|
| 12
|
Габариты, мм
|
483х215х88
|
| 13
|
Масса, не более, кг
|
6
|
|
